方案需求
防視頻點位部署時,要兼顧設備信息傳輸和設備供電的需求:
布線困難:在視頻點位部署過程中,要考慮插座位置保證攝像頭供電,又要考慮視頻傳輸路線部署網線,通常布線影響因素多,且不易擴展。
部署成本高:點位安裝過程中,線路架構考慮網絡,再考慮供電,雙重布線,成本很高;對于改造點位,需要投入較長人工工時,花費大。
方案設計
標準PoE供電:PoE交換機,可支持標準3at af bt PoE供電,搭配支持PoE的攝像機或其他標準PoE終端設備,可以實現傳輸供電一體化,在已經部署網線情況下,可以做到不改動任何線路,快速實現安裝需求,且成本低廉。
對于傳輸距離較遠的情況,采用遠距離PoE交換機,突破網線傳輸的100米極限距離,可進一步擴大覆蓋范圍到300米(6類網線最遠傳輸距離300米,超5類網線最遠傳輸距離250米)。
高低功率PoE型號齊全,可以匹配不同攝像機功率,當交換機PoE總功率還有剩余,接口不足情況,可接入PoE中繼交換機,既延長傳輸距離,還能同時增加網口,提升PoE功率的利用率,做到不浪費,自然成本也更低。
上行點位部署地點與交換機距離有遠有近,交換機設計包含一個光口和一個電口,遠近上行無憂。
APP客戶端,作為管理終端輕松管理不同類型的安防設備,如攝像機,門禁,停車等等,還可以添加設備上云,支持拓撲可視,遠程重啟,PoE端口重啟等功能,極大提升便利性。

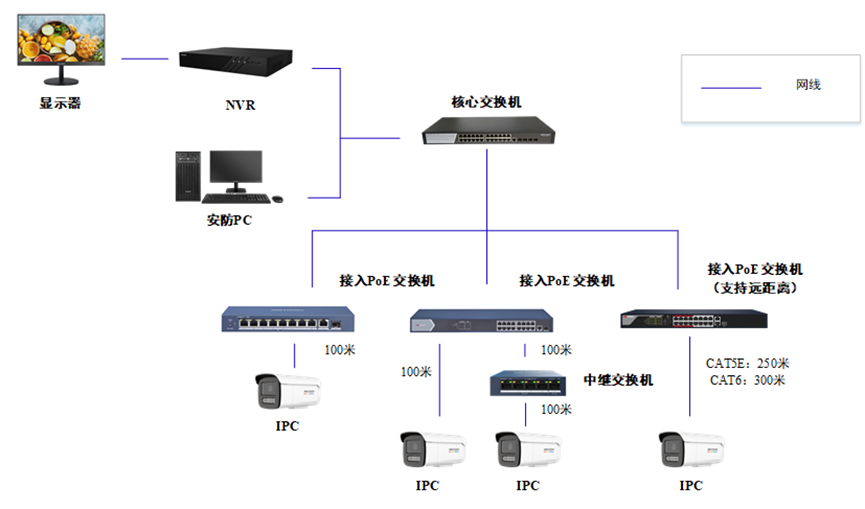

方案拓撲圖

方案特色
架構清晰,簡化組網:通過PoE交換機組網,通過網線給攝像頭供電,無需電源適配器,不受線纜束縛,省去繁瑣的布線工程,結構清晰,在后期的維護和管理中做到智能化和便捷化。
布線美觀:一根網線解決攝像頭的網絡傳輸和取電問題,沒有復雜的電力線,不用挖道鑿洞,前端安裝簡潔,保證走線的美觀度。
安全可靠:交換機PoE端口支持6Kv防雷避免電子元件損壞,支持紅口保障重點關鍵區域,全方位保障傳輸網絡穩定性。
PoE智能供電:PoE交換機符合3at/af標準,可自動識別設備功率,供電管理更省心。
遠距離傳輸:支持遠距離傳輸供電,再次擴大PoE傳輸供電一體化范圍,更大限度提升網絡部署簡易性。
